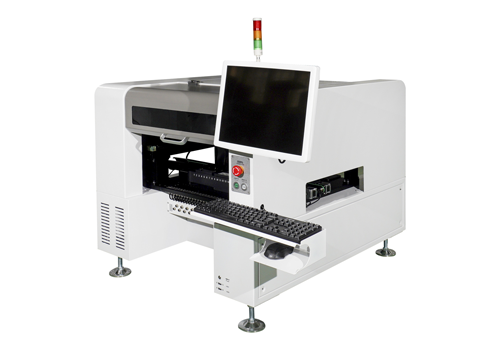

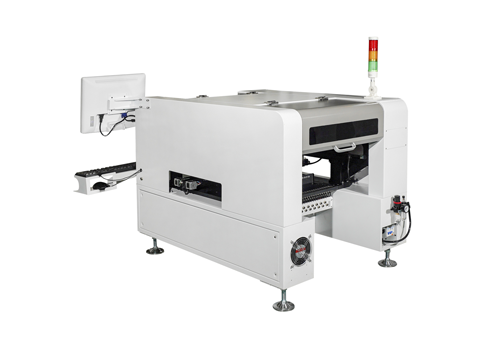

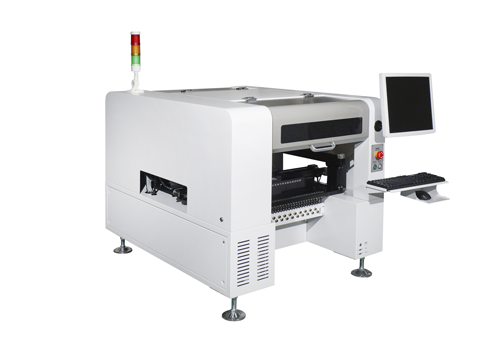

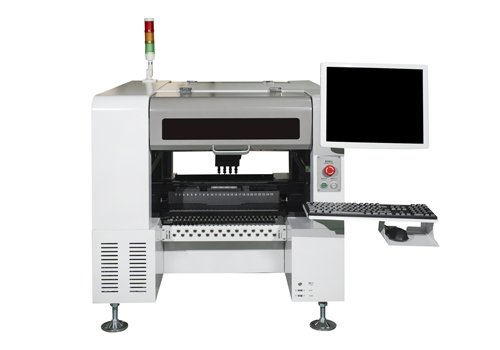

輕量型四頭貼片機 —— HW-T4-44/50F

產品描述:主要特點:1、高速度:貼片*高可達8000個點每小時 2、高穩定性:24小時不停機,重復貼片精度可達0.02mm 3、多功能:包括0201、QFN、BGA、SOP、SOJ等等。4、便捷性:換線靈活,減少人工操作。5、智能化:全自動一鍵處理工程貼裝路徑。6、易于操作:使用簡單,操作界面友好,即使沒有專業技術也可以輕松上手使用。7、**節能:使用**節能的電源供應系統,可以顯著降低能耗和運行成本,提高生產效率。...
聯系電話:18612198875

詳細介紹



經濟型全自動四頭貼片機

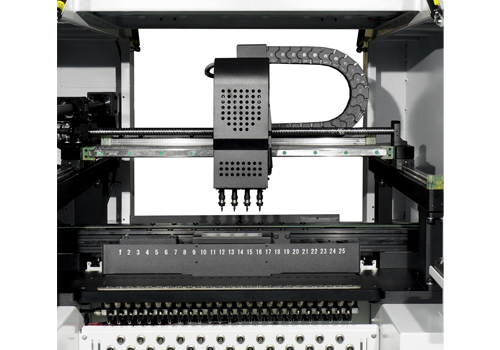

貼裝頭數量

4組***貼裝頭

IC料盤數量

48個

喂料器數量

50位/44位(以8mm飛達為準)

定位精度

0.01mm

重復貼裝精度

0.02mm

貼片速度區間

5000-8000Pcs/h

貼裝元件的范圍

阻容,芯片,燈珠等

PCB貼裝面積

350*190mm /  350*260mm

喂料器

電動飛達,氣動飛達,震動飛達,IC托盤等

識別設備

1部MARK相機,4部高速識別相機,1部高精密相機

貼裝原件高度

≤7mm

識別方式

4頭同時識別,同時取料

PCB傳送模式

默認從左到右進板,支持兩側接駁功能

MARK點支持

手動/全自動定位

編程方式

手動PCB坐標文件導入后自動編程

運動系統

華維國創運控系統

XY*大行程

629mm*679mm

XY驅動軌道

直線導軌+滾軋/研磨絲桿

XY運動模式

智能曲線加減速直線聯動,自帶直線插補算法

控制主機

Intel高性能處理器工控主機

軌道調節方式

電動

吸嘴緩沖范圍

4.5mm

Z軸*大行程

20mm

元件角度支持

±180°

驅動電機

交流伺服電機

驅動系統

高速DSP驅動

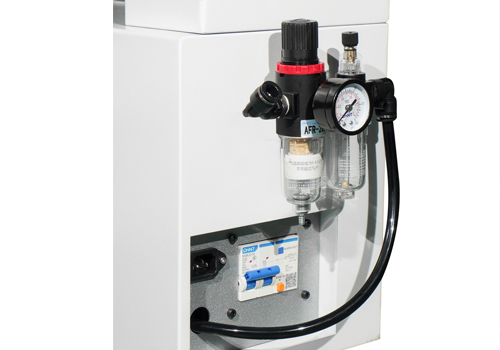

氣源要求

油水分離裝置,不低于50L,灰塵過濾及氣壓穩定裝置等。(臺式不含油水分離器)

吸嘴真空源

雙線圈真空發生器(含有真空破壞高速通斷)

真空機制

主動式破壞的高速大流量真空發生器

氣源壓力

0.5-0.6mp

操作系統

基于windows系統,自主研發SMT智能操作系統

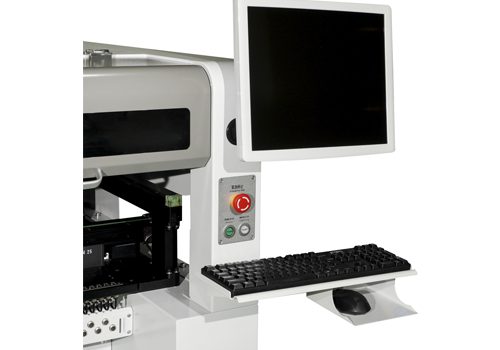

視覺顯示器

17寸工業控制顯示器

電纜

耐磨柔性電纜(1000萬次)

電源

220V 50/60Hz

平均功率

400W

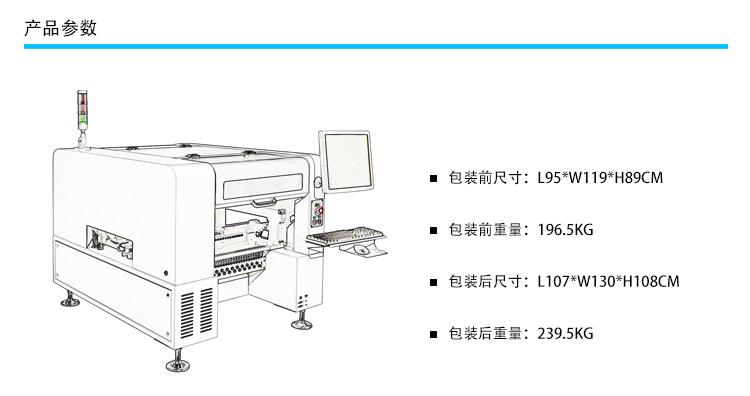

外形尺寸

臺式 140*900*900mm  300*1450*1100mm包裝后)

立式 900*1140*1340mm 1100*1540*1340mm包裝后)

設備重量

(臺式)210kg   (立式)280kg


包裝.jpg模組型全自動八頭貼片機模組型全自動八頭貼片機模組型全自動八頭貼片機模組型全自動八頭貼片機
